Проектирование вентиляции

Монтаж вентиляционного оборудования невозможен без предварительного создания схемы, в которой инженеры учитывают все нюансы и специфику объекта, а также требования заказчика. Каждое здание, будь то частный дом или предприятие, имеет свои особенности, даже если оно построено по типовому проекту. Это могут быть климатические условия, этажность, назначение конкретной постройки и т.д. Кроме того, проектирование системы позволяет до начала работ узнать точную стоимость реализации вентиляции.

На этапе проектирования мы последовательно решаем следующие задачи:

• Планирование. Определяем конкретные требования к проекту, выбираем оборудование и место его расположения с учётом не только технических параметров, но и эстетических свойств объекта.
• Контроль. Во время установки и отладки устройств необходим документ, где будут зафиксированы произведённые ранее расчёты и характеристики системы, с которым можно свериться.
• Соблюдение норм и государственных стандартов. Мы проектируем вентиляцию согласно требованиям законодательства, чтобы у надзорных органов не возникало вопросов ни в процессе согласования схемы (если это требуется), ни в процессе эксплуатации. Но не ограничиваемся этими требованиями. Комфорт индивидуален и часто требует больше, чем обозначено в нормативной документации.
• Обеспечение комфорта. Система должна в автоматическом режиме создавать для пользователя максимально благоприятные условия. Если вы о ней не думаете в процессе использования, то вам комфортно.

Вентиляция — это целый комплекс сложного инженерного оборудования, которое должно бесперебойно работать в рамках единой сети. От качества проекта зависит здоровье и самочувствие пользователей, поэтому его разработкой должны заниматься профессионалы.

Санкт-Петербург и Ленинградская область — регионы с ярко выраженной зимой. А такие регионы особенно нуждаются в продуманной вентиляции для установления здорового микроклимата в помещении и сохранении дорогостоящей энергии. Воздух нуждается в дополнительной очистке, а также нагреве или охлаждении в зависимости от сезона. При этом вариант с естественным притоком и оттоком через окна и двери или общедомовой вытяжкой не обеспечивает сбалансированного воздухообмена и может выхолаживать или прогревать помещение.

Качественная и надёжная система нужна прежде всего следующим объектам:

• Частные — индивидуальные жилые дома и квартиры;
• Коммерческие и общественные — офисы, магазины, рестораны, отели, салоны красоты и т.д.;
• Медицинские учреждения;
• Промышленные (где трудятся люди) — фабрики, заводы и т.д.;
• Производственные (где работает техника, для которой требуется чистый воздух) — типографии, цеха по производству продуктов питания и т.д.

В случае последних двух пунктов распространены объединённые схемы. Например, производство гигиенических салфеток: в цехе находятся люди, которые контролируют работу оборудования и выполняют определенные технические операции. В помещение преднамеренно подаётся больше воздуха, как и в операционную, чтобы пыль снаружи не могла попасть внутрь и испортить продукцию или навредить здоровью сотрудников и клиентов.

• Приточная. Такая система подаёт свежий воздух с улицы;
• Вытяжная. Этот тип отвечает за удаление отработанного воздуха;
• Централизованная приточно-вытяжная. В такой системе есть одна установка высокой производительности, которая обрабатывает воздух и распределяет его затем по всему объёму помещения;
• Децентрализованная приточно-вытяжная. Здесь воздухообмен осуществляют несколько менее мощных установок, которые работают автономно друг от друга.

Важно понимать, что только приточная или только вытяжная вентиляция по отдельности не работает. И не имеет значения, какой объект мы проектируем: жилой (частное сооружение или многоквартирный дом), общественный, производственный или промышленный. Любое здание сейчас имеет высокую степень герметичности. Окна, двери (даже межкомнатные) не пропускают естественные потоки, а общедомовая вытяжка не обеспечивает воздухообмен в достаточном объёме. Устанавливать однобокую систему нет смысла — свежего воздуха не появится. Или потребуются КИВы (клапаны инфильтрации воздуха).

Поэтому мы всегда рекомендуем только приточно-вытяжную вентиляцию. А выбор в пользу централизованной или децентрализованной системы делается, исходя из минусов и плюсов каждого варианта для конкретного помещения или здания, а также с учётом задач, которые ставит клиент.

Ещё один недостаток в работе приточной или вытяжной вентиляции в автономном режиме — отсутствие рекуперации. Этот термин обозначает обмен полезной тепловой энергией между поступающим и отводимым из помещения воздухом, при этом два потока не должны смешиваться. Наличие рекуператора в схеме вентиляции помогает зимой сохранять тепло и экономить на электроэнергии. При этом теплообменник можно использовать и летом уже для охлаждения воздуха. В централизованной системе потоки воздуха поступают в рекуператор со всех помещений или здания в целом.

Рекуператоры различаются между собой показателями мощности — здесь выделяют устройства промышленного и бытового назначения. Выбор в пользу конкретного типа зависит от площади объекта и требований к воздухообмену и энергоэффективности.

Стандартная приточно-вытяжная вентиляция включает в себя 2 схемы. Первая отвечает за подачу свежего воздуха, вторая — за отведение отработанного. Поток поступает в помещение равномерно: туда, где находятся люди. В спальнях это места для сна. В гостиной и обеденной зоне — места, где жильцы отдыхают и обедают. В кабинете — к рабочему месту.

Проектирование вытяжки осуществляется из противоположных мест и грязных зон. Гардеробы, санузлы, технические части помещений используются для расположения вытяжных устройств. Так получается сбалансированная схема воздушных потоков.

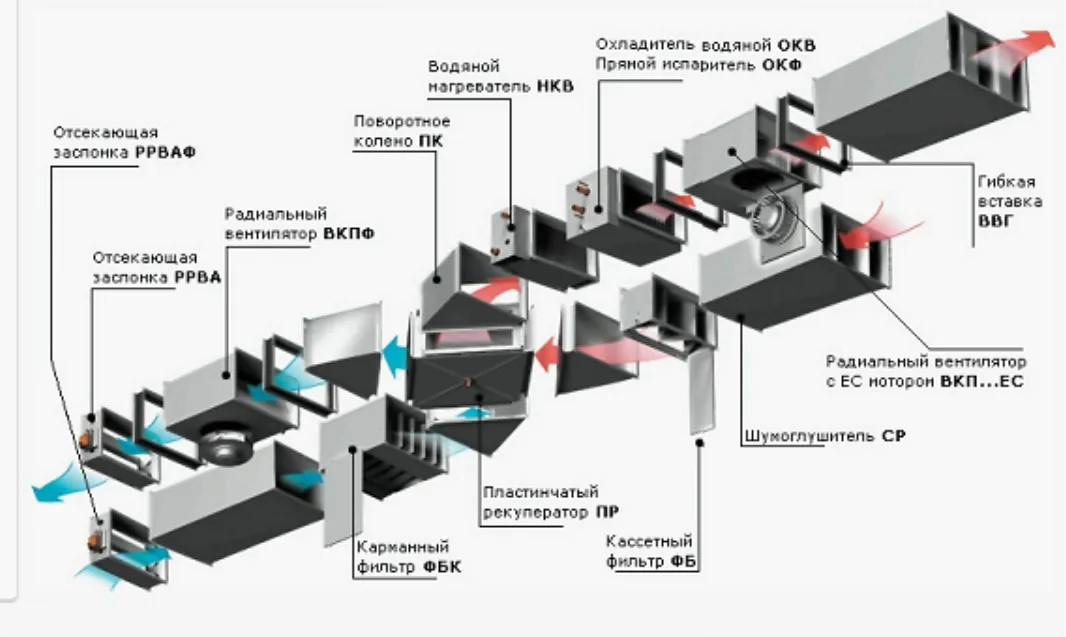

Схема наборной приточно-вытяжной вентиляции: заборная наружная решётка – фильтр – рекуператор – охладитель или нагреватель – вентилятор – гибкая вставка – регулирующая заслонка – шумоглушитель – воздуховод – камера статического давления – воздухораспределительная решётка или диффузор.

Схема вытяжки — зеркальна в обратном направлении: решётка или диффузор – воздуховод – шумоглушитель – регулирующая заслонка – гибкая вставка – фильтр – рекуператор – вентилятор – решётка выброса воздуха.

В отличие от наборной, в централизованной системе эти элементы компактно собраны в едином корпусе. Только шумоглушители находятся всегда вне корпуса.
